Krohne涡街流量计VFM3100W-T 采用微功耗高新技术，采用锂电池供电可不间断运行 年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿 体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿 体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
测量介质：液体、气体、蒸汽公称通径：DN15-DN300(非标产品可根据用户要求特殊定做)温度范围：-40℃~350℃ 压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa更高的压力规格可特殊定做范围度:正常范围1:10 扩展范围1:15压力损失系数:Cd≤2.6系统测量精度:液体、气体 示值±1%蒸汽 示值±1.5% 插入式流量计示值±2.5%供电电压:传感器+12VDC、+24VDC（可选）变送器+24VDC。
现场显示型 仪表自带3.6锂电池输出信号:传感器 脉冲频率信号0.1~3000Hz 低电平≤1V 高电平≥6V。
变送器：两线制4~20mADC电流信号充许振动加速度: 压电式≤0.2g 环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所)环境湿度:相对湿度5~85%信号远传距离: ≤500m信号线接口:内螺纹M20×1.5防爆等 :iaⅡCT2-T5防护等 ：普通型IP65 潜水型IP68仪表材质：转换器外壳采用铝合金，表体部分采用1Cr18Ni9Ti，也可根据用户要求采用特殊材质。

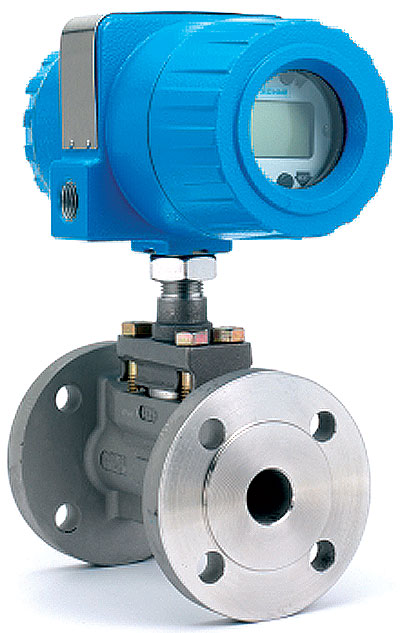

Krohne涡街流量计VFM3100W-T
Krohne涡街流量计VFM3100W-T的主要性能数据：
法兰连接，常规尺寸15 到 300 mm
无移动部件，耐用而可靠
水的流速 (标准条件下) 达到77 m/s (253 ft/s) 气体或蒸汽流速可达185 m/s (600 ft
操作温度 -20 °C to +430 °C / -0 °F to +800 °F
防护等 IP 66 相当于 NEMA 4X
法兰安装方式，通常情况下，线长由 15 至 300 毫米
固定装置，非常可靠耐用
水流速 （标准条件下） 可达 7，7 米/秒
（25，3英尺/秒）气体或蒸汽流速可达 185 米/秒 （600 英尺/秒）
温度要求 -20 °C 至 +430 °C / -0 °F 至 +800 °F
防护等 IP66 等同于 NEMA 4X
具有防爆认证
输出 4-20 毫安，脉冲 0 至 100 HZ，HART ?
低流量的自动选择及设值
内置流量累积
快速响应时间
在线诊断
温度 K-Factor 校正
精度 05 至 2% 依据实际参数而定
Krohne涡街流量计VFM3100W-T 说明书中，标明的流量范围是使用于特定参考介质的流量范围，如液体—般指常温水。用于其他介质时，可用流量范围将随介质的粘度和密度不同而异。由于油流量标准装置采用粘度比水大，密度比水小的柴油做标定介质，流量计的下限流量—般都会相应提高，使可用流量范围变窄。所以，涡街流量计在油流量标定装置上标定出现小流量性能变差是正常的。由此我们不难推断，如果用液化石油气(这种低粘度介质)标定涡街流量汁，将会得到比水好的相反结果。
1、涡街流量计的测量范围较大， 般10∶1，但测量下限受许多因素限制：Re>10000是涡街流量计工作的 基本条件，除此之外，它还受旋涡产生响应信号，旋涡频率f也小，还会使信号处理发生困难。测量上限则传感器的频率响应和电路的频率限制，因此设计时 定要对流速范围进行计算、核算，根据流体的流速进行选择。使用现场环境条件复杂，选型时除注意环境温度、湿度、气氛等条件外，还要考虑电磁干扰。
2、振动也是该类仪表的 大劲敌。因此在使用时应注意避免机械振动，尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动)，这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感，故直管段长度不能保证稳定涡街所必要的流动条件时，是不宜选用的。即使是抗振性较强的电容式、超声波式，保证流体为充分发展的单向流，也是不可忽略的。
3、介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300°C状态，因其 缘阻抗会由常温下的10-100MΩ急降至1-101Ω，输出信号也变小，导致测量特性恶化。在测量系统中，传感器与转换器宜采用分离安装方式，以免长期高温影响仪表可靠性和使用寿命。涡街流量计是 种比较新型的流量计，处于发展阶段，还不很成熟，如果选择不当，性能也不能很好发挥。只有经过合理选型、正确安装后，还需要在使用过程中认真定期维护，不断积累经验，提高对系统故障的预见性以及判断、处理问题的能力，从而达到令人满意的效果。
